如何快速測量光伏電站絕緣性能：

IEC62446:2016測試要求:

第1類測試-最低要求-應當應用到所有系統的一組標準的測試。

最低限度的測試，并且不管系統規模、類型、位置或復雜度都可應用到所有系統。一般地，應當在先于DC測試之前完成AC測試。

第2類測試-假設已經采取過所有第1類測試的擴展的測試序列。

測試方案包括額外測試，適用于更大或更復雜的系統。 在開始額外的第2類試驗之前，所有第1類試驗都應進行并通過

附加測試-在一些情況下可執行的其他測試。

這些測試可能由于來自客戶的特定請求而被執行，或者當其他測試或者操作異常表明尚未由標準測試識別的問題時作為檢測故障的手段而被執行

第1類測試

☆ 保護性接地和等電位連接導體的連續性

☆ 極性測試

☆ 光伏串匯流箱測試

☆ 組串開路電壓測試

☆ 組串電流測試（短路電流或工作電流）

☆ 功能測試

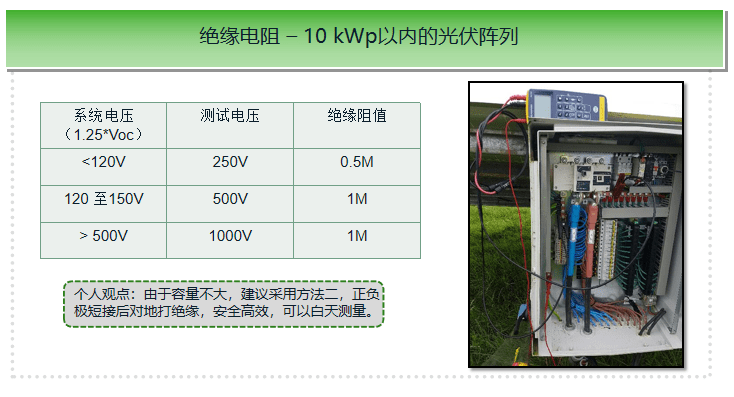

☆ 光伏陣列絕緣電阻測試

IEC62446-1:2016測試程序光伏陣列絕緣電阻測試

應進行以下功能試驗：

執行此測試存在潛在的電擊危險，因此，在開始任何工作之前完全理解該過程，應遵循以下基本安全措施

☆ 限制對測試區域的非授權進入

☆ 進行絕緣測試時，請勿觸摸任何并采取措施防止任何其他人觸摸任何金屬部件

☆ 進行絕緣測試時，請勿觸摸任何并采取措施防止任何其他人觸摸組件背板，組件層壓板及連接端子

☆ 在絕緣測試設備使用時，測試區域都有電壓，該設備應具有自動自放電能力。

☆ 在測試期間，應穿戴合適的個人防護服/設備。

光伏陣列絕緣電阻測試方法：

測試方法1 - 在陣列負極和地之間進行測試，然后在陣列正極和地之間進行測試。

測試方法2 – 在接地與短路陣列正負極之間進行測試。

備注：

1、在結構/框架接地的情況下，接地連接可以是任何合適的接地連接或陣列框架

2、對于陣列框架未接地的系統，調試工程師可以進行兩個測試：i）在陣列電纜和地之間  ii）以及在陣列電纜和框架之間。

3、對于沒有可接觸導電部件的陣列（例如，光伏屋面瓦），測試應在陣列電纜和建筑物地面之間。

測試流程：

開始測試之前：

☆ 限制非授權人員進入

☆ 將光伏陣列與逆變器隔離

☆ 斷開可影響接線盒或組合箱中絕緣測量的任何設備（例如過壓保護裝置）
